Analyze hyperbolic flyby of Pluto

%--------------------------------------------------------------------------
% See also: VEscape, RPRA2AE, VOrbit, Nu2M, El2RV, NewFig
%--------------------------------------------------------------------------

%--------------------------------------------------------------------------
%   Copyright (c) 2017 Princeton Satellite Systems, Inc.
%   All rights reserved.
%--------------------------------------------------------------------------

% Constants
rE    = Constant('equatorial radius pluto');
mu    = Constant('mu pluto');

% Mission parameters
h     = 1000;
hC    = 100;

% Computations
[a,e] = RPRA2AE(rE+hC,rE+h);
vEll  = VOrbit(rE+h,a,mu);
rP    = rE + h;
vEsc	= VEscape( rP, mu );
vEnc  = linspace(1.07,3,7)*vEsc;
vInf  = sqrt(vEnc.^2 - vEsc);

r     = zeros(3,100,length(vInf));

for k = 1:length(vInf)
  a	= -mu/vInf(k)^2;
  e	= 1 - rP/a;
  f	= 0.9*acos(-1/e);
  m = Nu2M(e,f);
  m	= linspace(-m,m);
  for j = 1:length(m)
    el        = [a 0 0 0 e m(j)];
    r(:,j,k)	= El2RV( el, [], mu );
  end
end

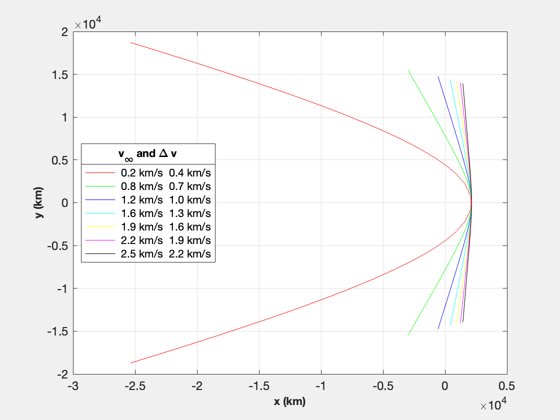

NewFig('Pluto flyby')
c = 'rgbcymk';
s = cell(1,length(vInf));
for k = 1:length(vInf)
  plot(r(1,:,k),r(2,:,k),c(k));
  s{k} = sprintf('%4.1f km/s %4.1f km/s',vInf(k),vEnc(k)-vEll);
  hold on
end
LegendWithTitle(s,'v_\infty and \Delta v','location','west');
grid on
XLabelS('x (km)');
YLabelS('y (km)');


%--------------------------------------
% $Date$
% $Id: 9e8d292ce1c227ad2f54b4804d8fc2d077c477b0 $
